Beschreibung

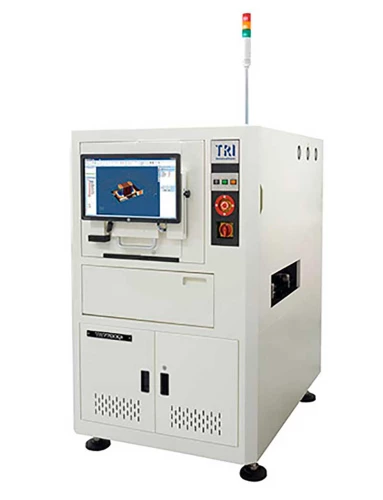

TR7700Qi ist ein echtes 3D Inline-AOI System mit Fringe Pattern und "Stop and Go"-Verfahren. Es wurde entwickelt für Inspektionshöhe bis 20mm und exakte Messung des Meniskusverlaufs. Wie immer sind eine schattenfreie Inspektion und hohe Genauigkeit der Messung gewährleistet.
Technische Daten
| Optische Auflösung | 10 oder 15 µm |
| Inspektionsgeschwindigkeit | Bis zu 21,7 cm²/Sek. bei 15 µm Bis zu 13,8 cm²/Sek. bei 10 µm |

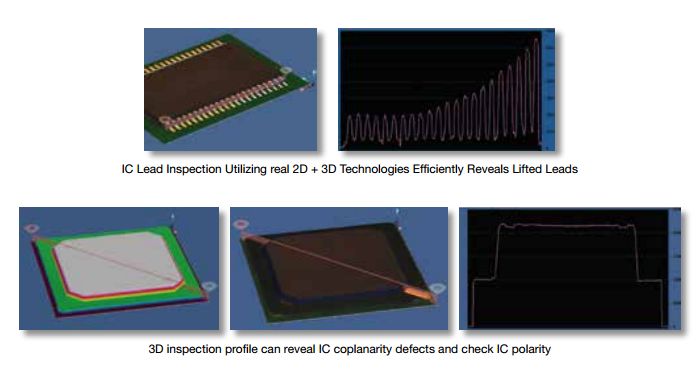

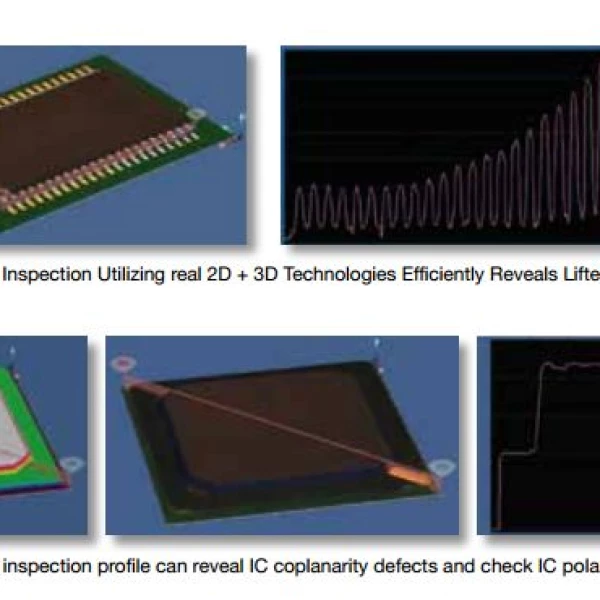

| Fehlererkennung Bauteil |
Fehlendes Bauteil, Tombstone, Billboard, Polarität, Versatz, Markierung |
| Fehlererkennung Lötverbindungen |

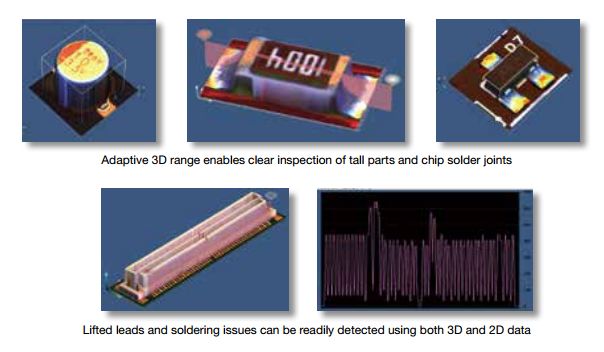

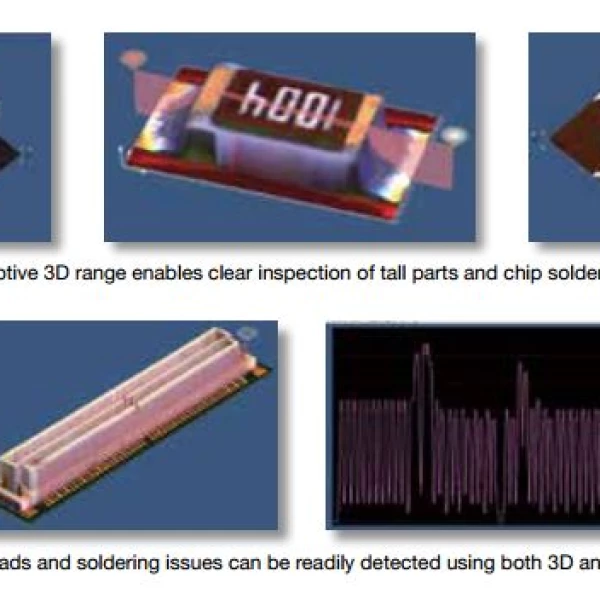

Zu wenig/zu viel Lot, Brückenbildung, hochstehende Anschlüsse, Through-Hole Pins, Kratzer, Verschmutzung, Golden Finger |
| Max. Boardgröße | 510 x 460 mm |
| Max. Boarddicke | 0,6 - 5 mm |
| Boardfreiraum | oben bei 15 µm 25 mm, bei 10 µm 50 mm 40 mm unten |
| Seitliche Boardklemmung | 3,0 mm |
| Gewicht | 650 kg |
| Abmessungen Maschine (B x T x H) |
1.000 x 1.500 x 1.647 mm |
| Stromanschluss | 240 VAC / 50/60 Hz 3 kVA, eine Phase |
| Druckluftverbrauch | 0,6 MPa |
| Optionen | Offline-Programmierstation, Reparaturstation, OCV, OCR, Barcode Reader, SPC System, YMS System, YMS Lite |
Anlagenmerkmale
- Höchste Genauigkeit durch Stop-and-Go Imaging
- Intelligentes Easy Programming Interface
- Intelligentes Auto Conveyor System
- Top-Kamera: 4 oder 12 Megapixel
- Beleuchtung: Mehrphasen RGB+W LED
- Fringe Pattern Projektion
- Stop and Go Bilderfassung
